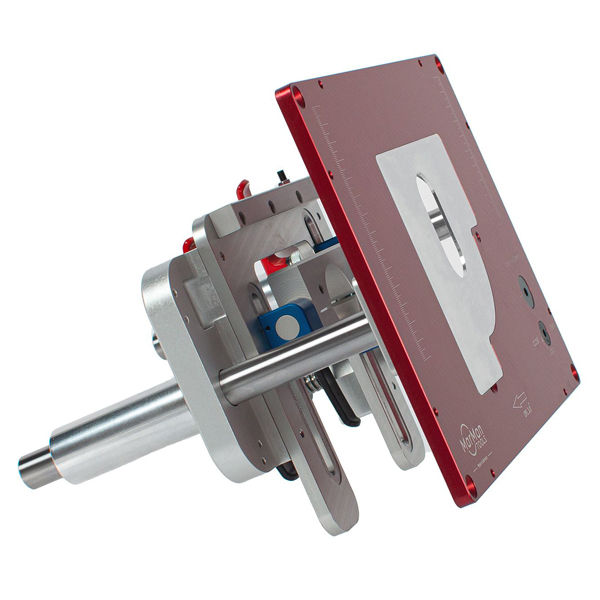

Zdvihák pre hornú frézu Prémium RL3.0 306x229x9mm otočný

Zdvih frézy s magnetickými oceľovými redukčnými doskami 16, 32 a 68 mm

Detaily produktu:

• Zdvih otočnej frézky od -5 stupňov do 50 stupňov - prvý a jediný svojho druhu!
• Kvalita made in Germany: konštrukcia vyrobená z vysokokvalitného hliníka a ocele.
• Pre motory fréz s upínacím hrdlom 43 mm
• Klasické zaskakovacie vodiace body: 22,5°, 30°, 45° a 90°
• Žiadna strata hĺbky smerovania!
• Jednoduchá výmena frézy vďaka hore orientovanému frézovaciemu vretene a klieštinovému skľučovadlu
• Nespočetné možnosti frézovania: drážky, drážky, skosenie, pokosové rezy a oveľa viac – a to všetko iba s jednou frézou na drážkovanie
• Jemné nastavenie výšky do 1/10 mm: extrémne presné nastavenie, s presným odstupňovaním a efektívnou aretáciou vretena, pohodlne ovládané pomocou šesťhrannej skrutky.

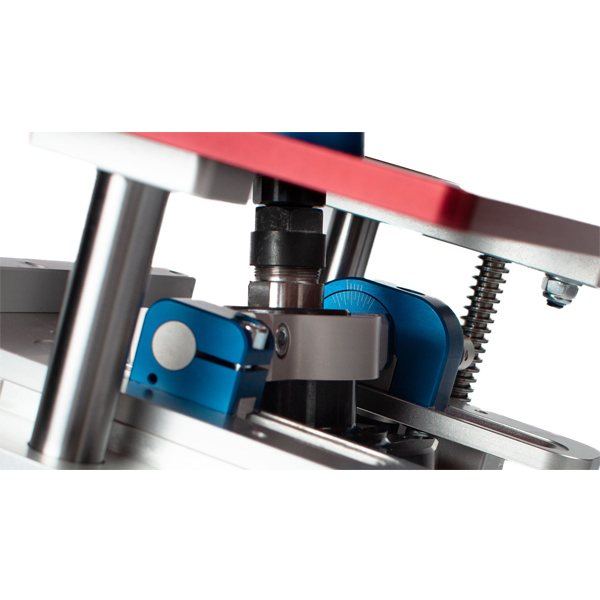

• Vretenové stĺpiky s hladkým chodom: umožňujú plynulé a presné jemné nastavenie výšky.
• Frézovanie bez pozdĺžneho vodidla: 2 vyvŕtané otvory pre kolík pozdĺžneho vodidla umožňujú voľné frézovanie napr. okrúhle obrobky bez drážky.
• Absolútne ploché: jednoduché vyrovnanie RL3.0 pomocou vyrovnávacích skrutiek vo vkladacej doske.

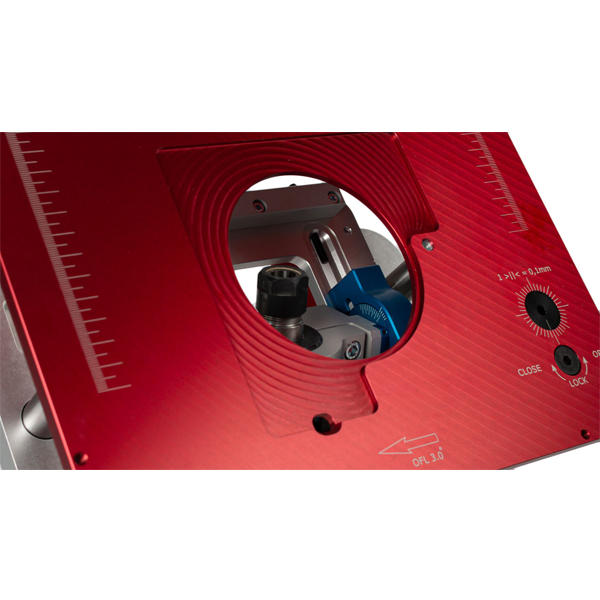

• Laserové škálovanie: milimetrová stupnica na povrchu pre presné zarovnanie trhacieho dorazu.

Jednoduché použitie:

• Nastavenie výšky pomocou otočnej rukoväte hore

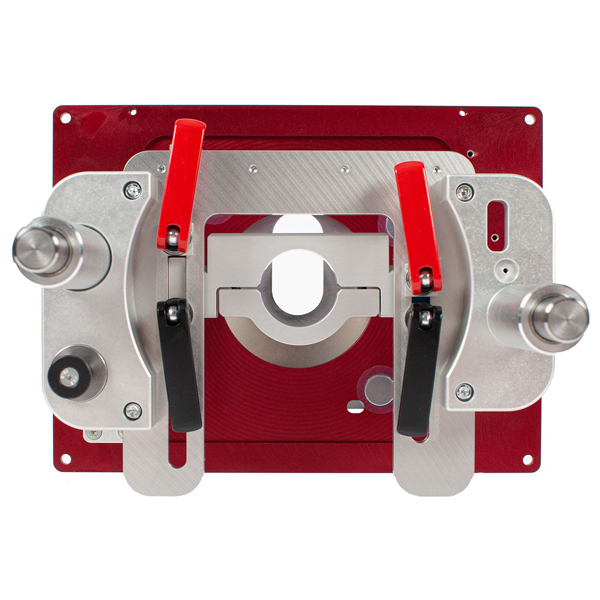

• Uhlové zaistenie pomocou páčky nižšie
• Centrovanie v štrbinovom otvore pomocou dvoch pák nižšie
• Prídavná zapustená rukoväť pre jednoduchú výmenu redukčných dosiek.
• Magnetizmus na pripevnenie ďalšieho príslušenstva je rozmiestnený po celej redukčnej doske.
• Nie sú potrebné žiadne vlastné vŕtania: montážne otvory (zápustná hlava) pre rýchlu inštaláciu stola frézky sú už predvŕtané.

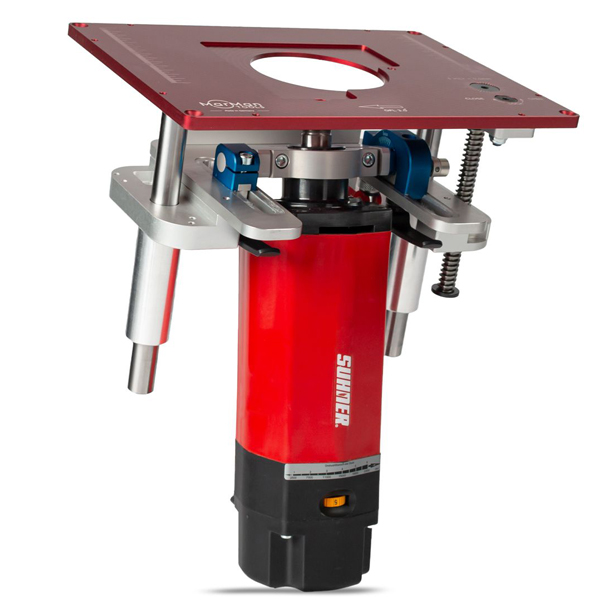

Kompatibilné motory fréz:

• Kress: 530 FM, 800 FME, 1050 FME
• Mafell: FM 800, FM 1000
• Suhner: UAC 30 RF, UAD 25 RF, UAK 30 RF, UAL 23 RF

Poznámka: Nie je kompatibilné s Trend T4EK.

Ak váš frézovací motor nie je uvedený, skontrolujte tolerancie upínacieho hrdla špecifikované výrobcom pre váš model alebo nás kontaktujte.

Technické dáta:

• Rozmer vkladacej dosky: 306 x 229 x 9 mm
• Polomer rohu vkladacej dosky: 6 mm
• Výškové nastavenie na otáčku: 4 mm
• Max. Dráha nastavenia: 101 mm
• Výška zdvihu frézky (max. vysunutá): 240 mm
• Max. Priemer frézy: 55 mm
• Hmotnosť: cca. 5 kg

Dodávka zahŕňa:

• 1x výťah frézy OFL3.0
• 2x redukčná doska štrbinový otvor Ø 16 a 32 mm
• 1x redukčná doska okrúhly otvor Ø 68 mm
• 1x šesťhranný skrutkovač 5x150 mm
• 4x upevňovacie skrutky M6x50, podložky a matice
• 8x nivelačná skrutka M5x8
• 1x návod na použitie
