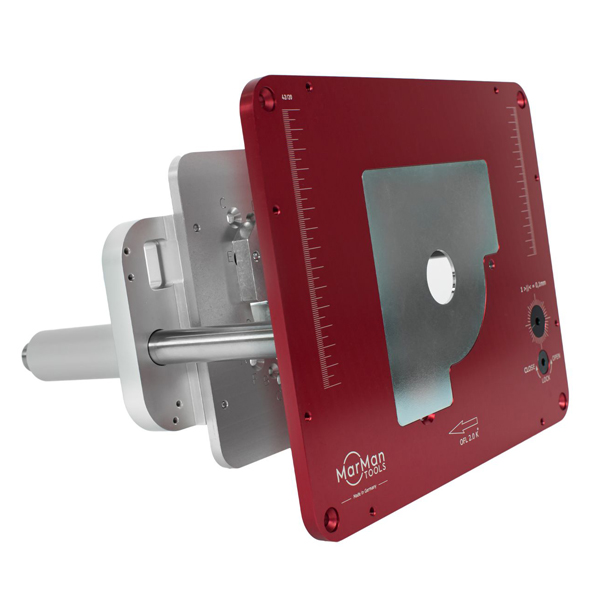

Zdvihák pre hornú frézu Prémium RL2.0-AD43 s adaptérom 43mm pre frézovací motor

Zdvih frézy s 43 mm adaptérom pre vretenové motory s oceľovými redukčnými doskami 32 a 68 mm

Detaily produktu:

• Kvalita made in Germany: konštrukcia vyrobená z vysokokvalitného hliníka a ocele.
• Jemné nastavenie výšky do 1/10 mm: extrémne presné nastavenie, s presným odstupňovaním a účinným zaistením vretena, jednoducho ovládateľné pomocou šesťhrannej skrutky.
• Vretenové stĺpiky s hladkým chodom: umožňujú plynulé a presné jemné nastavenie výšky.
• Frézovanie bez pozdĺžneho vodidla: 2 vyvŕtané otvory pre kolík pozdĺžneho vodidla umožňujú voľné frézovanie napr. okrúhle obrobky bez drážky.

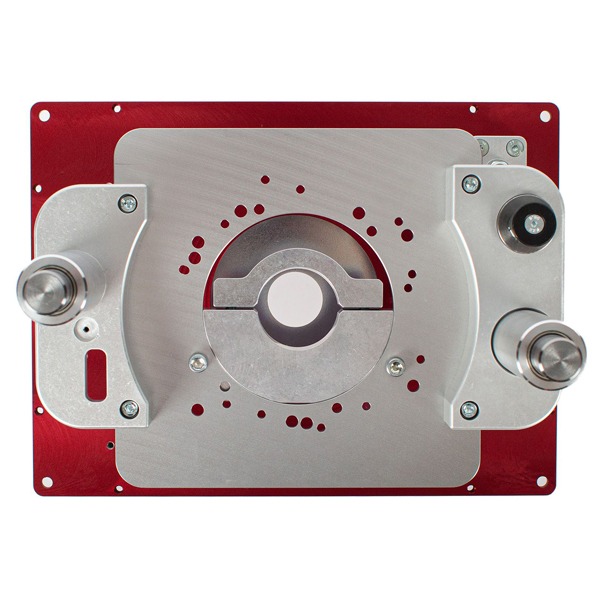

• Jednoduchá montáž: namontujte frézku na montážny adaptér RL 2.0K-AD43 (rozmer otvorov v návode na obsluhu).
• Absolútne ploché: jednoduché vyrovnanie RL 2.0K-AD43 pomocou vyrovnávacích skrutiek vo vkladacej doske.

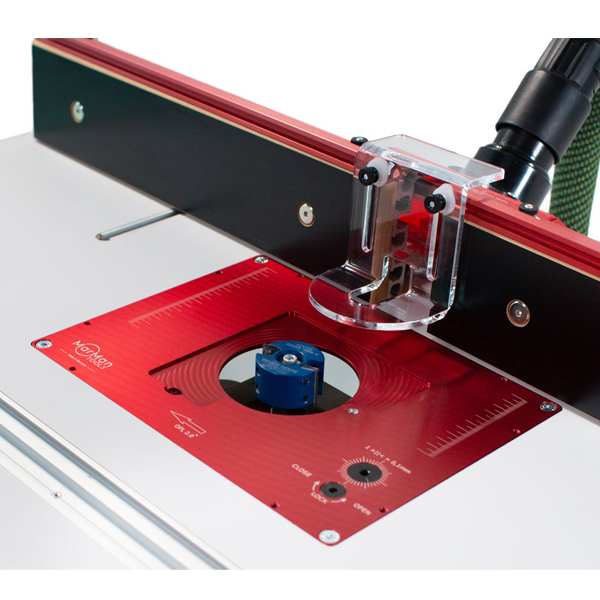

• Laserové škálovanie: milimetrová stupnica na povrchu pre presné zarovnanie trhacieho dorazu.
• Nie je potrebné vŕtať vlastné otvory: montážne otvory (zápustná hlava) pre rýchlu inštaláciu frézovacieho stola sú už predvŕtané.

Výhody a špeciálne vlastnosti:

• Už žiadna strata hĺbky smerovania
• Najjednoduchšia výmena frézy vďaka frézovaciemu vretene a klieštinovému skľučovadlu, ktoré sa stále pozerajú zhora
• Redukčné dosky ponúkajú väčší výber a kontrolu pri výbere správnej veľkosti otvoru. Dokonale prispôsobené veľkosti frézy - najmä u malých obrobkov je eliminované "zasekávanie a lepenie" na okraji otvoru.
• Magnety na upevnenie ďalšieho príslušenstva sú rozmiestnené po celej redukčnej doske.
• Prídavná zapustená rukoväť pre jednoduchú výmenu redukčných dosiek.

Kompatibilné motory fréz:

• Kress/AMB: 530 FM, 800 FME, 1050 FME
• Mafell: FM 1000

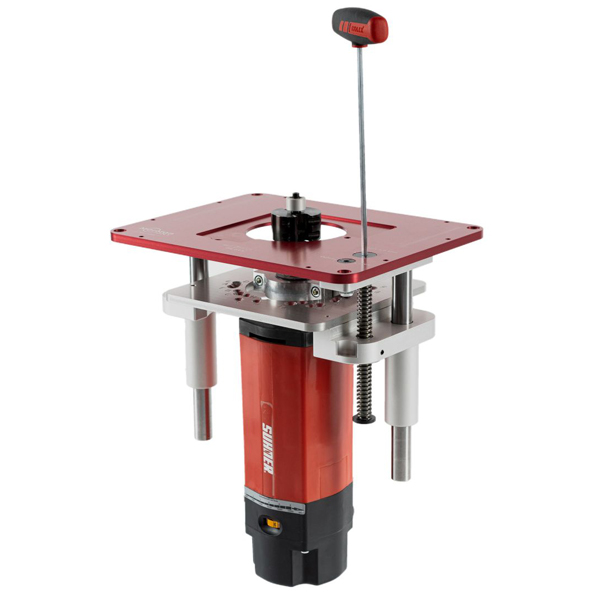

• Suhner: UAC 30 RF, UAD 25 RF, UAK 30 RF, UAL 23 RF

Poznámka: Nie je kompatibilné s Trend T4EK.

Ak motor vašej frézky nie je uvedený v zozname, skontrolujte tolerancie upínacieho hrdla špecifikované výrobcom pre váš model alebo nás kontaktujte.

Technické dáta:

• Rozmer vkladacej dosky: 298 x 235 x 9 mm
• Polomer rohu vkladacej dosky: 18 mm (3/4")
• Výškové nastavenie zdvih/rotácia: 4 mm

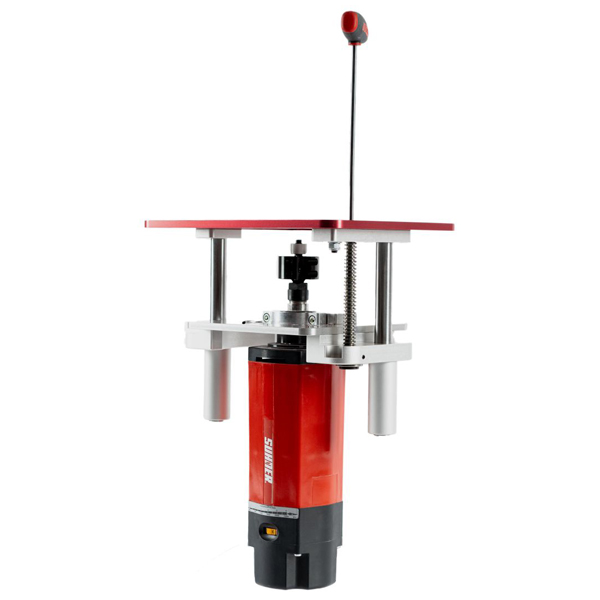

• Výška zdvihu frézky (max. vysunutá): 240 mm
• Max. priemer frézy: 55 mm
• Max. dráha nastavenia: 100 mm
• Ø upínacieho hrdla / tolerancie motora frézky: 43 mm / -0,135 + 0,015
• Potrebná výška upnutia motora frézky: 20 mm
• Hmotnosť: 4,81 kg
• Max. Hmotnosť motora frézky: 5 kg

Dodávka zahŕňa:

• 1x zdvíhacia fréza RL 2.0-AD43
• 1x montážny adaptér (už nainštalovaný)
• 2x redukčná doska Ø 32 a 68 mm
• 1x šesťhranný skrutkovač 5x150 mm
• 4x upevňovacie skrutky M6x50, podložky a matice
• 18x montážne skrutky (rôzne veľkosti)
• 8x nivelačná skrutka M5x8
• 1x návod na použitie (nemecký a anglický)
