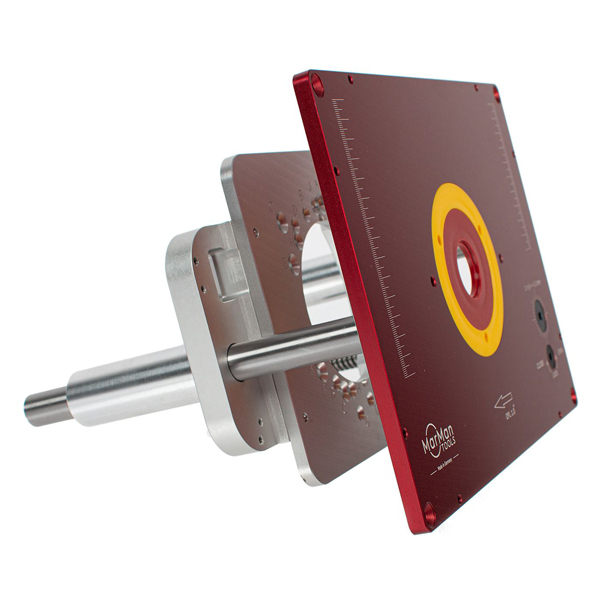

Zdvihák pre hornú frézu RL1.0 306 x 229 x 9 mm

Prvá fréza na frézovanie frézovacieho stola

Mechanický frézovací výťah RL1.0 "Made in Germany" pre bežné európske routery

Smerovač RL1.0 bol vyvinutý a vyrobený v spolupráci s nemeckým výrobcom pre GmbH. Pre frézovací zdvih sľubujeme absolútne prvotriedny, masívny materiál, prvotriedne spracovanie a sofistikovanú funkciu. - Real Made in Germany!

Technické údaje:

• Vzdialenosť medzi horným okrajom vložky a základnou doskou namontovaného smerovača: 14 mm (strata hĺbky frézovania)
• Rozmer vložky: 306 x 229 x 9 mm
• Rohová vložka: 6 mm
• Výškovo nastaviteľný zdvih / otáčka: 4 mm
• Maximálna dráha nastavenia: 105 mm
• Priemer frézy: 86 mm (bez vloženého krúžku)
• Hmotnosť: 4,5 kg

Výhody a vlastnosti:

Kvalita z Nemecka

Kvalitatívne prvotriedne, masívne prevedenie. Konštrukcia z vysoko kvalitného hliníka a ocele.

Výška jemného nastavenia na 1/10 mm

Výškové jemné nastavenie veľmi presne nastaviteľné, s presnou mierkou a účinným blokovaním vretena, ľahko ovládateľné pomocou šesťhrannej skrutky.

Hladké stĺpiky vretena

Umožňuje plynulé a presné nastavenie výšky.

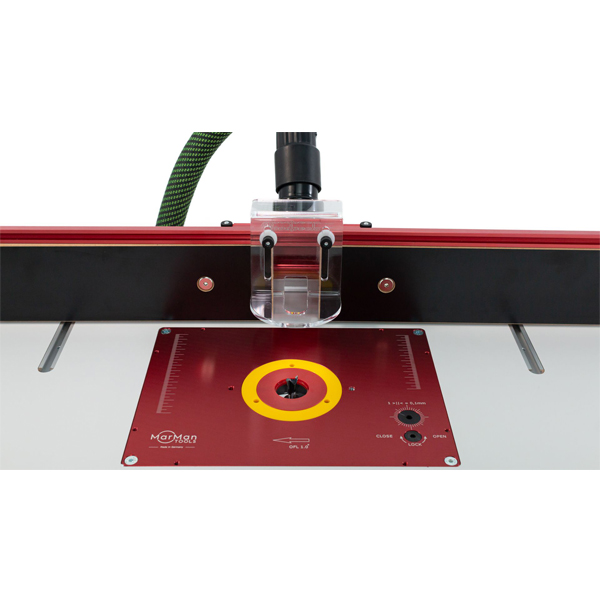

Zapadá do (takmer) každej frézovacej tabuľky

Robustná, eloxovaná hliníková vložka v dobre známych rozmeroch obrysu 306 x 229 mm a tak vymeniteľná s našimi predchádzajúcimi vložkami (napríklad FO-RTS2 alebo T-RTI-PLATE) -> nie je potrebné žiadne ďalšie frézovanie.

Kompatibilný s bežným frézovaním

RL1.0 je kompatibilný s rôznymi komerčnými smerovačmi. Všetky modely nájdete nižšie.

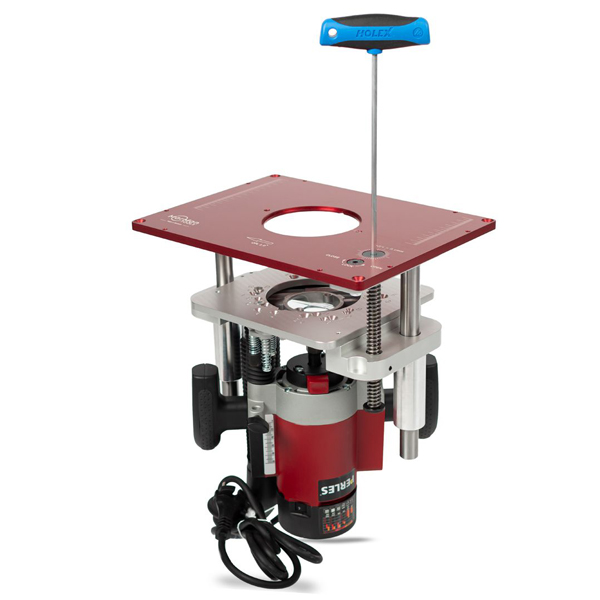

Montáž bola jednoduchá

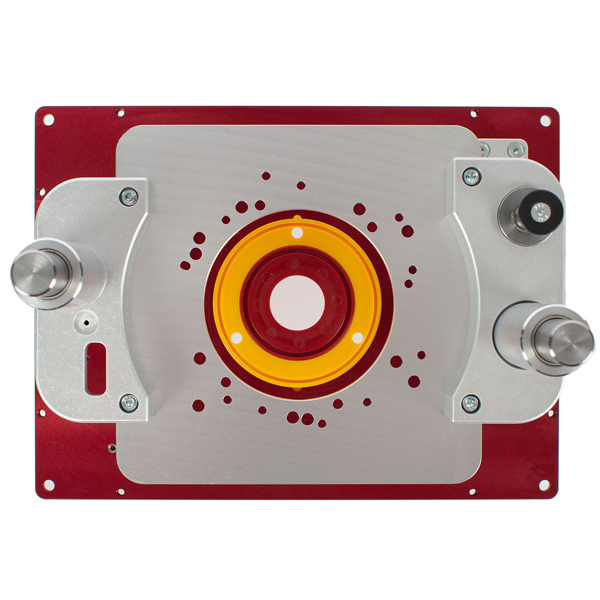

Jednoduchá montáž smerovača na RL1.0 cez predvŕtané montážne otvory (vzor vŕtania v návode na obsluhu).

Frézovanie tiež bez trhania plotu

2 otvory pre voľnobežný výstupok umožňujú voľné frézovanie napríklad kruhových obrobkov bez ripového drôtu (samostatné príslušenstvo).

Úplne plán

Jednoduché vyrovnanie RL1.0 vyrovnávacími skrutkami na doštičke. Voliteľne je možné zakúpiť rám pre permanentnú kompenzáciu úrovne.

Nie je potrebné žiadne vlastné vŕtanie

Montážne otvory (zapustená hlava) pre rýchlu inštaláciu frézovacieho stola sú už predvŕtané.

Laserové škálovanie

Pre presné zarovnanie rozrezávacieho plotu na povrchu sa použije škálovanie na milimetroch.

Priame kompatibilné smerovače:

• Bosch: POF1200AE, POF1300, POF1400ACE
• Bosch: GOF1250CE / LCE, GMF1600CE, GOF1600CE
• Casals: CT2200VCE
• DeWalt: DW615, DW621, DW622, DW624, DW625
• Elu: MOF96 (E), MOF97 (E), MOF131, MOF177 (E), MOF 177/02 typu 2
• Festool: OF1400
• Freud: FT2000 (Diabolo), FT2200VCE
• Mafell: LO 65 ec
• Makita: RP1110
• Perles: OF3-808 (RE), OF9 (E)
• Trend: T5, T10, T11
• Würth: OF1100E

Ak váš smerovač nie je kompatibilný, ponúkame možnosť vykonať individuálne montážne otvory -> pozri zákaznícky špecifický otvor (typ SA-99600007).

Výnimky / Nevhodné: ELU MOF 96/02 (bez závitových otvorov), Festool OF2000, OF2200 a DeWalt DW626 (V celom obvode sú príliš veľké a nedajú sa namontovať do konštrukcie zdviháku).

Rozsah dodávky:

• 1x fréza na frézovanie RL1.0
• 2x zasúvacie krúžky
• 1x šesťhranný skrutkovač 5x150 mm
• 4x upevňovacie skrutky M6x50, podložky a matice
• 18x montážne skrutky pre smerovače (rôzne)
• 8x nivelačné skrutky M5x8
• 1x ochrana pred zásahmi
• 1x manuál (nemčina)

Voliteľné príslušenstvo:

Výškomer: Vysokokvalitný magnetický kalibračný gombík pre beznástrojovú prevádzku so stupnicou (č. Výrobku SA-99600004)

Montážna sada: 20-dielna montážna sada so 4x rohovými doskami, 4x zapustené skrutky a 12x skrutky do dreva (č. Výrobku SA-99600005)

Vyrovnávací rám: rám z oceľového plechu pre vyrovnávanie dosiek (obj. Č. SA-99600006)

Montážna doska otvoru: Špecifický otvor pre prednastavené smerovače (položka č. SA-99600007) \ t

Digitálny merač: Digitálny výškomer pre 1 / 1000mm presné nastavenie hĺbky frézovania (Položka č. WX-WR525)

Voľne rezný plot s ochranným štítom: Luk alebo súprava na frézovanie bez frézovania (čl. Č. SA-RTS-KIT)

Ak máte akékoľvek otázky týkajúce sa smerovača, chcete vedieť viac podrobností alebo chcete nám poskytnúť Feddback, kontaktujte nás kedykoľvek. Radi Vám poradíme. V opačnom prípade tu nájdete všetko o téme výťahov frézovacích strojov.
