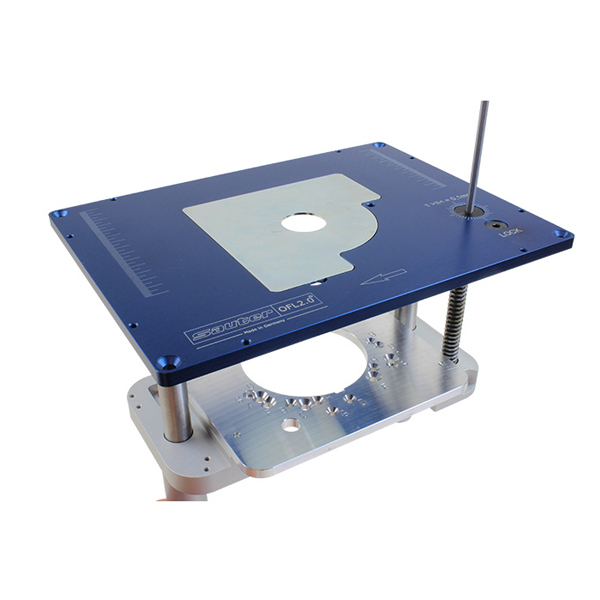

Zdvihák pre hornú frézu OFL2.0 306 x 229 x 9 mm

Zdvihák pre horné frézy OFL2.0 pre váš frézovací stôl

Mechanický frézovací zdvih s inovatívnym redukčným systémom pre maximálny výber veľkosti otvoru

Router OFL2.0, tiež nemeckého pôvodu, ako aj jeho "starý brat" zaujme najvyššou triedou, masívnym materiálom, prvotriednym spracovaním a sofistikovanou funkciou. - Real Made in Germany!

Technické údaje:

• Vzdialenosť medzi horným okrajom vložky a základňou namontovaného smerovača: 15 mm (strata hĺbky frézovania)
• Rozmer vložky: 306 x 229 x 9 mm
• Rohová vložka: 6 mm
• Výškovo nastaviteľný zdvih / otáčka: 4 mm
• Maximálna dráha nastavenia: 101 mm
• Priemer frézy: 86 mm
• Hmotnosť: cca 4,5 kg

Výhody a vlastnosti:

Kvalita z Nemecka

Kvalitatívne prvotriedne, masívne prevedenie. Konštrukcia z vysoko kvalitného hliníka a ocele.

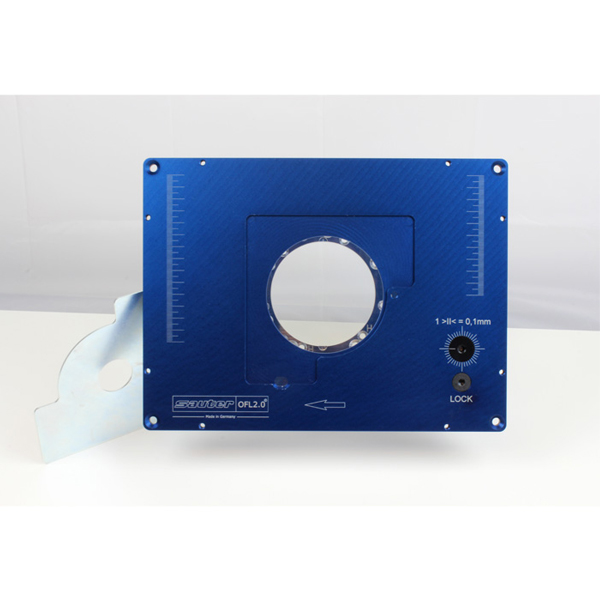

Výška jemného nastavenia na 1/10 mm

Výškové jemné nastavenie veľmi presne nastaviteľné, s presnou mierkou a účinným blokovaním vretena, ľahko ovládateľné pomocou šesťhrannej skrutky.

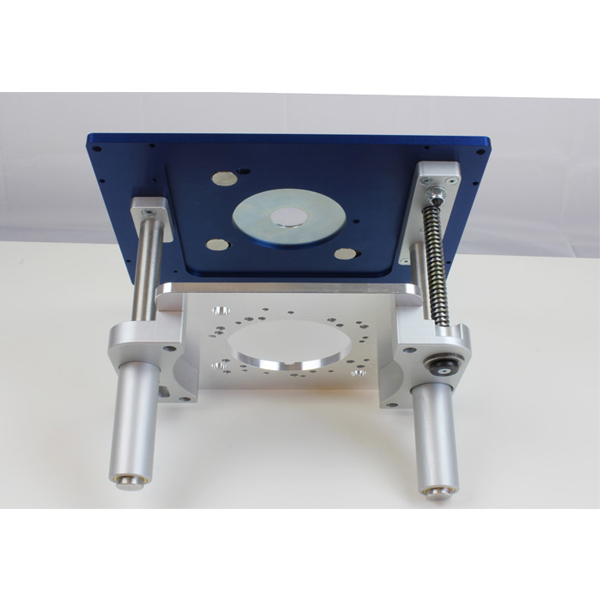

Hladké stĺpiky vretena

Umožňuje plynulé a presné nastavenie výšky.

Zapadá do (takmer) každej frézovacej tabuľky

Robustná, eloxovaná hliníková vložka v dobre známych rozmeroch obrysu 306 x 229 mm a tak vymeniteľná s našimi predchádzajúcimi vložkami (napríklad FO-RTS2 alebo T-RTI-PLATE) -> nie je potrebné žiadne ďalšie frézovanie.

Kompatibilný s bežným frézovaním

OFL2.0 je kompatibilný s rôznymi komerčnými smerovačmi. Všetky modely nájdete nižšie.

Montáž bola jednoduchá

Jednoduchá montáž smerovača na OFL2.0 cez predvŕtané montážne otvory (vzor otvoru v návode na obsluhu).

Frézovanie tiež bez trhania plotu

2 otvory pre voľný koncový kolík umožňujú voľné frézovanie napríklad oblých obrobkov bez rozrezávacieho ohradenia (viď voliteľné príslušenstvo samostatne - nie je súčasťou dodávky).

Úplne plán

Jednoduché vyrovnanie OFL2.0 vyrovnávacími skrutkami na doštičke. Voliteľne je možné zakúpiť rám pre permanentnú kompenzáciu úrovne.

Nie je potrebné žiadne vlastné vŕtanie

Montážne otvory (zapustená hlava) pre rýchlu inštaláciu frézovacieho stola sú už predvŕtané.

Laserové škálovanie

Pre presné zarovnanie rozrezávacieho plotu na povrchu sa použije škálovanie na milimetroch.

Špeciálna funkcia OFL1.0:

Zapustené zapustenie Router OFL

Magnetické redukčné dosky ponúkajú väčší výber a kontrolu pri výbere správnej veľkosti otvoru. Dokonale prispôsobený veľkosti frézy - v.a. s malými obrobkami sa eliminuje "zachytenie a zaseknutie" na okraji otvoru! Tu nájdete všetky veľkosti, z ktorých si môžete vybrať ...

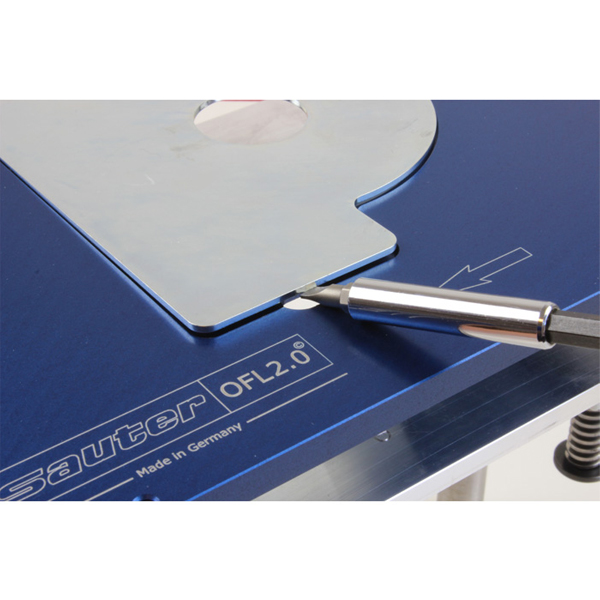

Dodatočná zapustená rukoväť pre jednoduchú výmenu redukčných dosiek.

Magnetizmus na upevnenie prídavného príslušenstva je rozložený po celej redukčnej doske.

Priame kompatibilné smerovače:

• Bosch: POF1200AE, POF1300, POF1400ACE
• Bosch: GOF1250CE / LCE, GMF1600CE, GOF1600CE
• Casals: CT2200VCE
• DeWalt: DW615, DW621, DW622, DW624, DW625
• Elu: MOF96 (E), MOF97 (E), MOF131, MOF177 (E), MOF 177/02 typu 2
• Festool: OF1400
• Freud: FT2000 (Diabolo), FT2200VCE
• Mafell: LO 65 EC
• Makita: RP1110
• Perles: OF3-808 (RE), OF9 (E)
• Trend: T5, T10, T11
• Würth: OF1100E

Ak váš smerovač nie je kompatibilný, ponúkame možnosť vykonať individuálne montážne otvory -> pozri zákaznícky špecifický otvor (typ SA-99600007).

Výnimky / Nevhodné: ELU MOF 96/02 (bez závitových otvorov), Festool OF2000, OF2200 a DeWalt DW626 (V celom obvode sú príliš veľké a nedajú sa namontovať do konštrukcie výťahu).

Rozsah dodávky:

• 1x fréza na frézovanie OFL2.0
• 2x redukčné dosky Ø 32 a 68 mm
• 1x šesťhranný skrutkovač 5x150 mm
• 4x upevňovacie skrutky M6x50, podložky a matice
• 18x montážne skrutky (rôzne veľkosti)
• 8x nivelačné skrutky M5x8
• 1x manuál (nemčina)

Voliteľné príslušenstvo:

Výškomer: Vysokokvalitný magnetický kalibračný gombík pre beznástrojovú prevádzku so stupnicou (č. Výrobku SA-99600004)

Montážna sada: 20-dielna montážna sada so 4x rohovými doskami, 4x zapustené skrutky a 12x skrutky do dreva (č. Výrobku SA-99600005)

Vyrovnávací rám: rám z oceľového plechu pre vyrovnávanie dosiek (obj. Č. SA-99600006)

Montážna doska otvoru: Špecifický otvor pre prednastavené smerovače (položka č. SA-99600007) \ t

Digitálny merač: Digitálny výškomer pre 1 / 1000mm presné nastavenie hĺbky frézovania (Položka č. WX-WR525)

Voľne rezný plot s ochranným štítom: Luk alebo súprava na frézovanie bez frézovania (čl. Č. SA-RTS-KIT)

Ak máte akékoľvek otázky týkajúce sa smerovačov, chcete vedieť viac podrobností alebo nám chcete dať Feddback, kontaktujte nás kedykoľvek. Radi Vám poradíme. V opačnom prípade tu nájdete všetko o téme výťahov frézovacích strojov.

Vzdialenosť medzi horným okrajom vložky a základňou namontovaného smerovača: 15 mm (strata hĺbky frézovania)

Rozmer vložky: 306 x 229 x 9 mm

Rohová vložka: 6 mm

Výškovo nastaviteľný zdvih / otáčka: 4 mm

Maximálna dráha nastavenia: 101 mm

Priemer frézy: 86 mm

Hmotnosť: cca 4,5 kg
