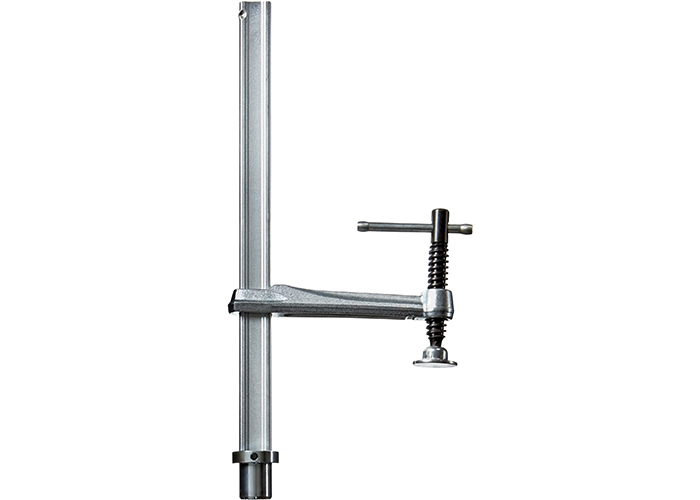

Upínací prvok na zvárací stôl TW16 200/100 (kolíkovou rukoväťou)

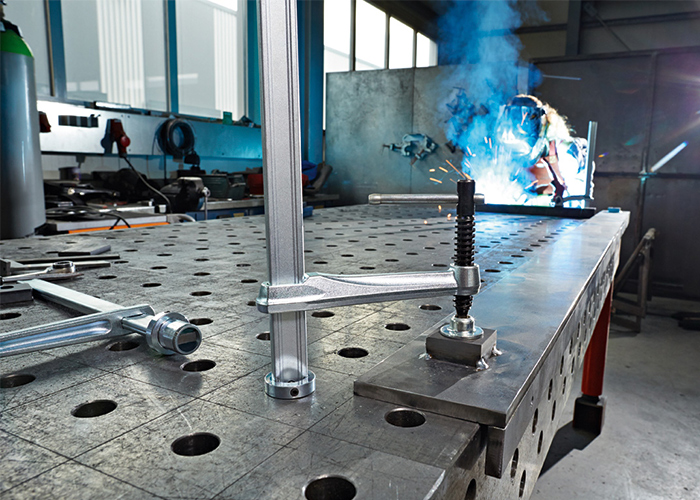

Upínací prvok BESSEY pre pracovné stoly s pevným výstupkom

Výhody a vlastnosti:

• Presné, individuálne upnutie
• Tepelne upravený profil a posuvná konzola pre pružné a elastické upnutie
• Plynulá nastaviteľná projekcia
• Kvalitná prepínacia rukoväť so zaoblenými koncami. Hladké vreteno s lichobežníkovým závitom a prítlačnou doskou, ktoré je možné vymeniť bez použitia nástrojov

Technické špecifikácie:

• Ø skrutka (c): 16 mm
• Výška čapu (h): 20,5 mm
• Upínacia výška max. (a): 200 mm
• Projekcia (b): 30 - 150 mm
• Výška základne (H1): 265 mm
• Rozmer tlačovej dosky (d): 32 mm
• Základňa Ø (e): 30 mm
• Výška chodidla: 10 mm
• Profil koľajnice (x): 22 x 8,5 mm
• Hmotnosť: 1,04 kg

Rozsah dodávky: 1x upínací prvok
