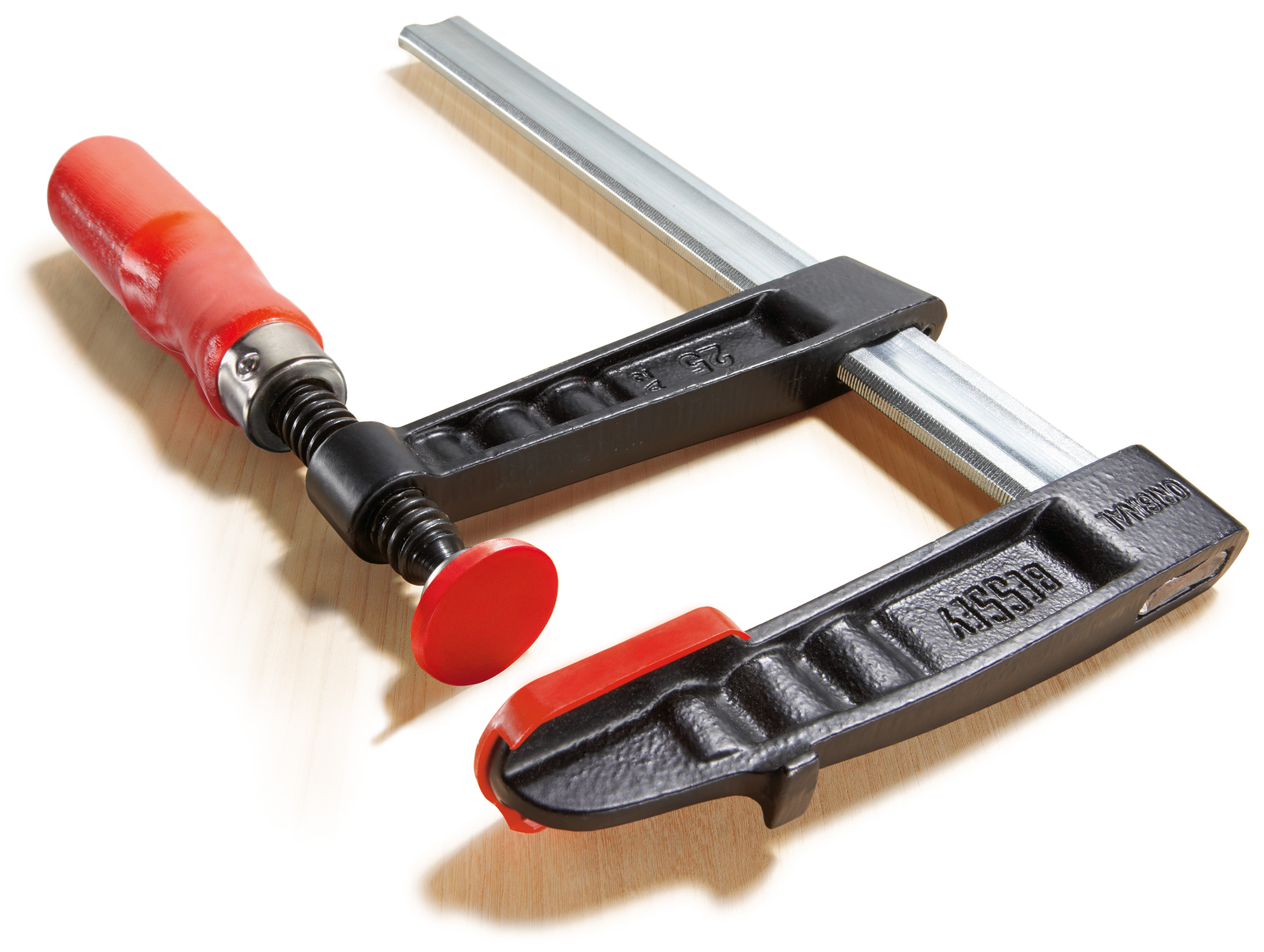

Skrutková zvierka z temperovanej zliatiny TG 800/175

Originálna tvárna liatinová skrutková svorka BESSEY TG s osvedčenou drevenou rukoväťou

Upínacia sila až 6 000 N

Ergonomicky tvarovaná drevená rukoväť

Prítlačné platne je možné vymeniť ručne - nie sú potrebné žiadne nástroje (od hĺbky hrdla 80 mm)

S ochrannými krytkami na upínacích plochách

Stabilná profilová koľajnica so zúbkovaním

Protišmykový systém BESSEY (od hĺbky hrdla 80 mm)

Objednávacie číslo Otvorenie Hĺbka hrdla Hmotnosť koľajnice cca.

TG10 100 50 15 x 5 0,26

TG15B5 150 50 15 x 5 0,29

TG20B5 200 50 15 x 5 0,31

TG12 120 60 20 x 5 0,42

TG20B6 200 60 20 x 5 0,47

TG30B6 300 60 20 x 5 0,54

TG16 160 80 25 x 6 0,66

TG20B8 200 80 25 x 6 0,77

TG25B8 250 80 25 x 6 0,82

TG30B8 300 80 25 x 6 0,87

TG40B8 400 80 25 x 6 0,97

TG20 200 100 27 x 7 1,07

TG25S10 250 100 27 x 7 1,12

TG30S10 300 100 27 x 7 1,18

TG40S10 400 100 27 x 7 1,33

TG50S10 500 100 27 x 7 1,44

TG25 250 120 29 x 9 1,54

TG30S12 300 120 29 x 9 1,59

TG40S12 400 120 29 x 9 1,78

TG50S12 500 120 29 x 9 1,95

TG60S12 600 120 29 x 9 2.11

TG80S12 800 120 29 x 9 2,46

TG100S12 1 000 120 29 x 9 2,80

TG30 300 140 32 x 10 2,20

TG40S14 400 140 32 x 10 2,41

TG50S14 500 140 32 x 10 2,62

TG60S14 600 140 32 x 10 2,85

TG80S14 800 140 32 x 10 3,27

TG100S14 1000 140 32 x 10 3,68

TG40 400 175 32 x 10 2,67

TG50S17 500 175 32 x 10 2,88

TG60S17 600 175 32 x 10 3,10

TG80S17 800 175 32 x 10 3,50

TG100S17 1000 175 32 x 10 3,95

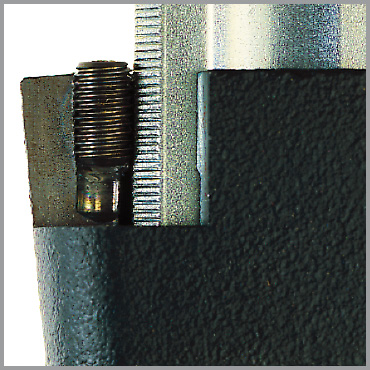

Integrovaný protisklzový systém BESSEY, Maximálna bezpečnosť je k dispozícii s integrovaným protisklzovým systémom BESSEY pri upínaní s hĺbkou hrdla 80 mm alebo viac. Nastavovacia skrutka, ktorá je vylisovaná do posuvného ramena, zapadá do ozubenia na koľajnici. Toto efektívne zabraňuje uvoľneniu alebo skĺznutiu svorky.

Spony z kujnej ocele vystužené. Horná aj dolná časť sú vyrobené z kvalitného kujného železa a vystužené hriadeľmi. Práškový povlak chráni pred koróziou a charakteristický profil hriadeľa funguje ako spoľahlivé vystuženie proti torzným silám.

Vysoko kvalitná profilová koľajnica, Profilová koľajnica BESSEY z nášho vlastného preťahovacieho závodu bola špeciálne optimalizovaná pre svorky. Zúbkovanie na šiestich stranách navyše zabraňuje skĺznutiu svorky.

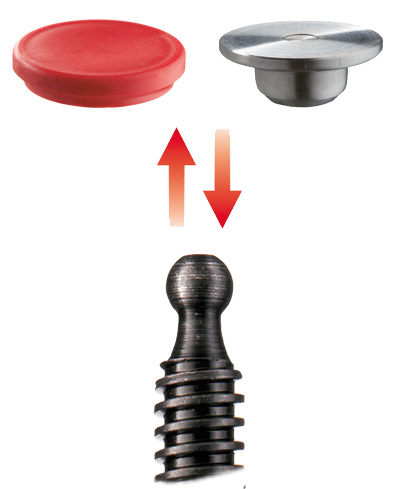

Prítlačný tanier. Pre lepšiu použiteľnosť je možné prítlačný tanier vymeniť bez potreby náradia. Dá sa vymeniť veľmi ľahko a rýchlo.
