Pripojiteľná digitálna stupnica 300 mm k stolu K400 WABECO

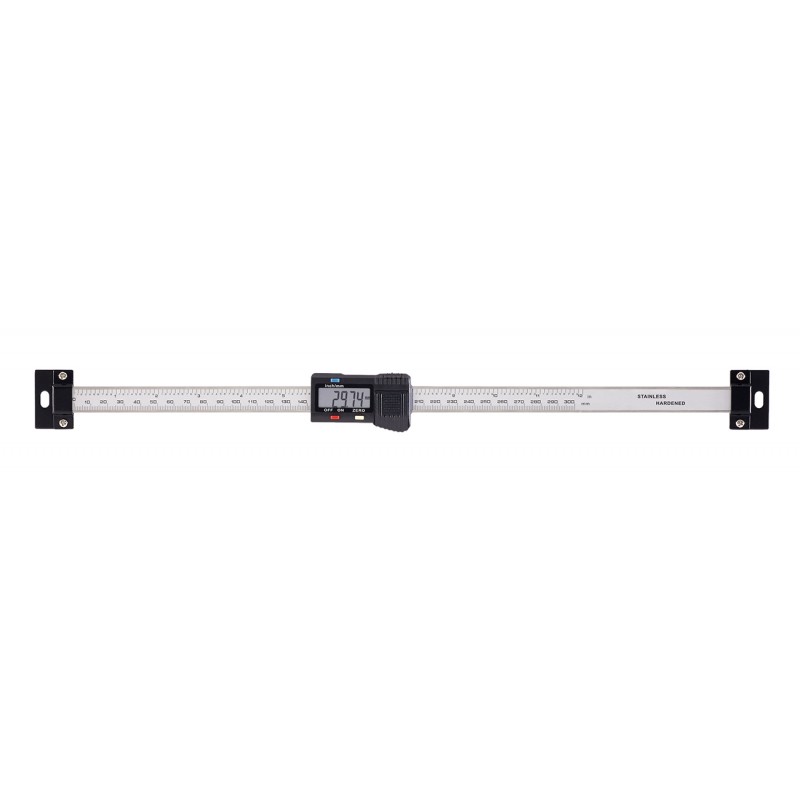

Digitálna posuvná stupnica 300 mm

• Meracia dĺžka 300 mm
• 5-ciferný LCD displej
• 0,01 mm presnosť čítania
• prepínateľná metrika / palec
• nulovanie
• Mini USB rozhranie pre indikáciu polohy

Vlastnosti

• na vodorovnú inštaláciu
• na presné obrábanie obrobkov

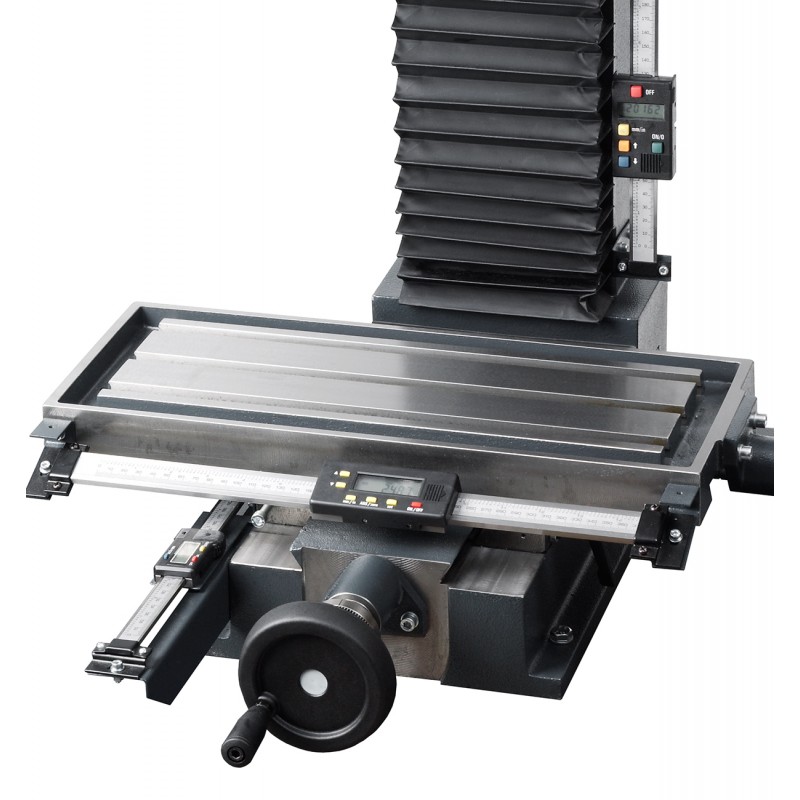

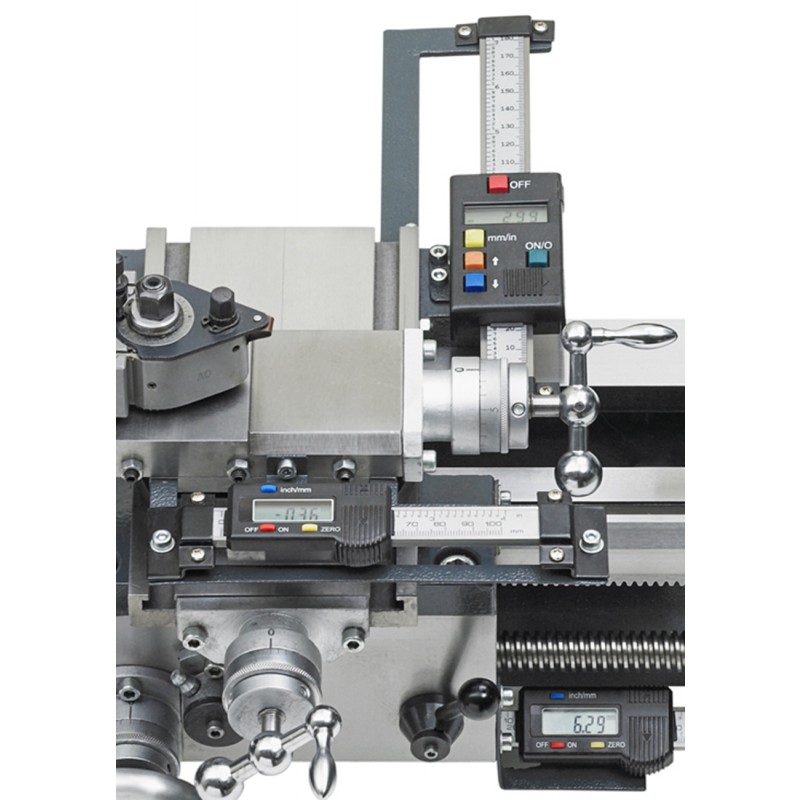

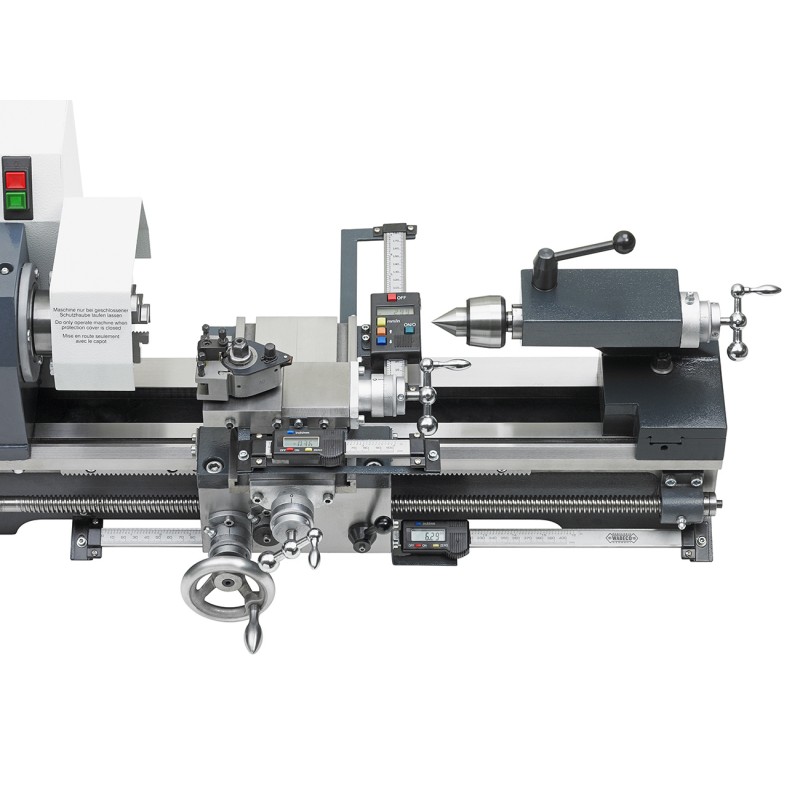

• na upevnenie na sústruhy, frézky, súradnicové stoly, stolové vŕtačky, stĺpové vŕtačky, stĺpové vŕtačky atď. na meranie priečnych dráh
• na presné a presné umiestnenie, napr. nemusíte venovať pozornosť hraniu vretena.

Dotaz

• Posuvná stupnica môže byť odrezaná na akúkoľvek strednú veľkosť

vhodné pre frézky WABECO

s rybinovými vodiacimi prvkami

• F1200 pre os X
• F1200-C pre os X

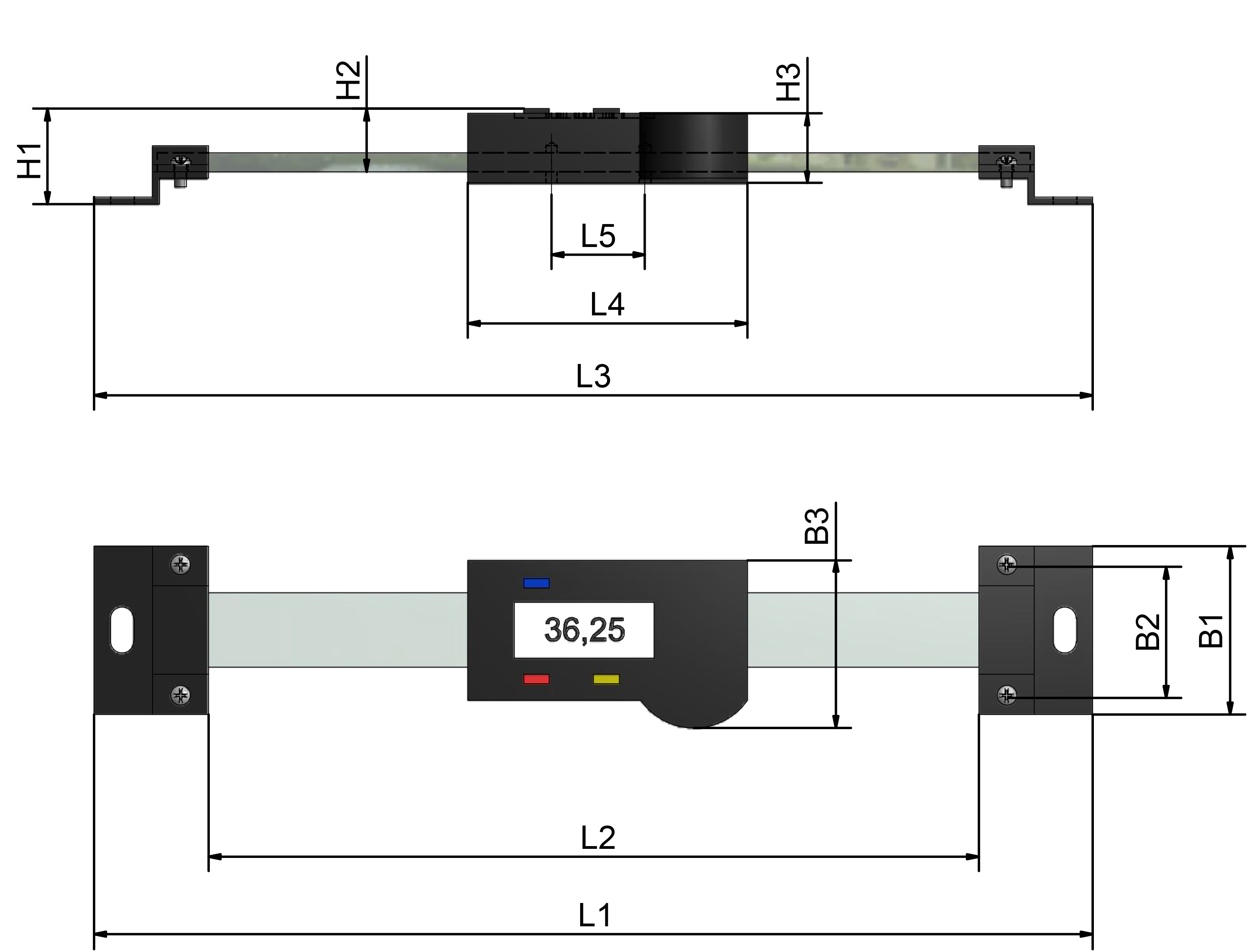

Meracia dĺžka 300 mm

Celková dĺžka (L1) 445 mm

Maximálna dĺžka (L2) 334 mm

Dĺžka stredná - stredná drážka (L3) 428 mm

Dĺžka čítacej hlavy (L4) 61 mm

Upevnenie stredu čítacej hlavy - otvor (L5) 20 mm

Široký upevňovací pás (B1) 36 mm

Stred otvoru pre montážnu konzolu - stred (B2) 28 mm

Hlava na čítanie šírky (B3) 36 mm

Celková výška (H1) 21 mm

Výška čítacej hlavy horného okraja koľajnice (H2) 14 mm

Celková výška čítacej hlavy (H3) 16 mm

Technické zmeny vyhradené
