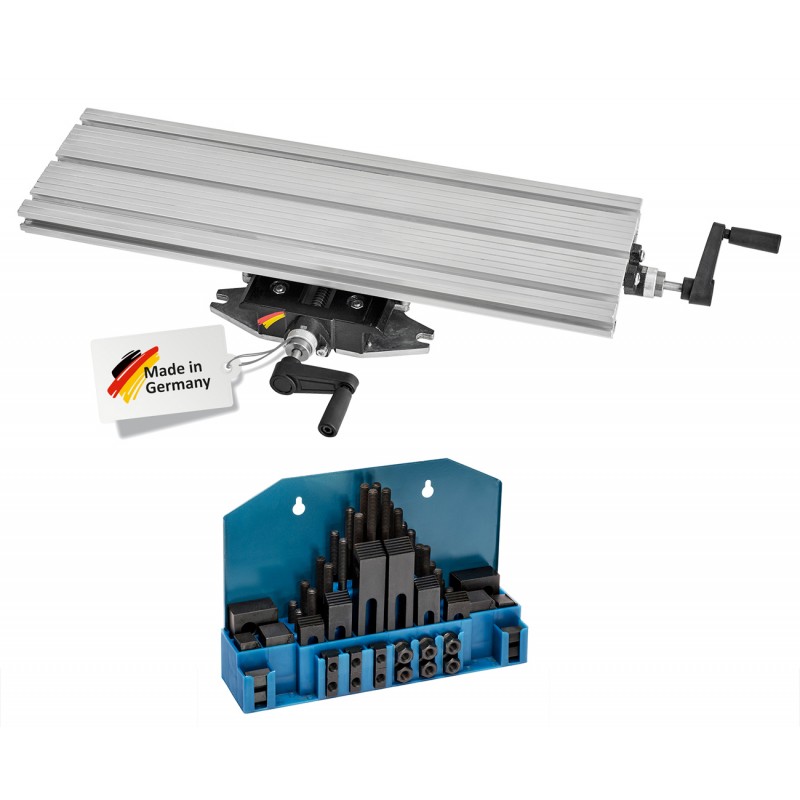

2-osový súradnicový stôl K600 so sadou príchytiek 58 ks WABECO

• Upínacia plocha 600 x 180 mm
• Os X pojazdu 320 mm
• Os Y pojazdu 100 mm

2-osový súradnicový stôl K600

• vlastný návrh a vlastná výroba
• pre presné vŕtanie a frézovanie
• Posúvaním osí X a Y je možné obrobky presne polohovať
• Obrobky môžu byť umiestnené presne pod nástrojmi
• Rozsiahle príslušenstvo umožňuje splniť širokú škálu požiadaviek zákazníkov

Špeciálne vlastnosti

• Vhodný pre všetky stolové vŕtačky, stĺpové vŕtačky, stĺpové vŕtačky, vyvrtávačky a pod
• Frézovacie rámy, pretože upínacie pätky je možné nastaviť individuálne pre každú značku vŕtaním a / alebo pozdĺžnymi drážkami
• Prestavba aj pre ľavákov
• Ručnú kľuku na osi X je možné previesť na ľavú stranu tabuľky súradníc.
• Na tento účel sa musí vreteno osi X jednoducho odstrániť, otočiť a znova namontovať

Pracovná plocha

• Pozdĺžna os X 620 mm
• Priečna os Y 100 mmn
• Celková výška 105 mm

Koordinačný stôl

• Upínacia plocha 600 x 180 mm
• 3 drážky v upínacom povrchu
• 1 drážka na dlhých stranách
• Šírka drážok pre 10 mm drážky T alebo šesťhranné skrutky M10
• Rozstup lichobežníkových skrutiek 4 mm
• Presnosť odčítania krúžkov stupnice 0,1 mm
• nastaviteľný vodič hranolov

Rozmer a hmotnosť

• Rozmer š740 x h360 x v105 mm
• Hmotnosť bez balenia 7,2 kg

Sada so svorkami 58 ks

• pre 10 mm drážku T a závit M8

súčasťou dodávky

• 12 stupňových blokov s stupňovitými zubami
• 6 stupňových svoriek
• 6 matíc
• 6 matíc s drážkou T
• 24 cvočkov
• 4 predlžovacie matice

Pracovné plochy

• Pozdĺžna os X 520 mm
• Priečna os Y 100 mm
• Celková výška 105 mm

Koordinačný stôl

• Upínacia plocha 600 x 180 mm
• Drážky v upínacom povrchu 3
• Drážka na dlhých stranách každá 1
• Šírka drážok pre 10 mm drážky T alebo šesťhranné skrutky M10
• Rozstup lichobežníkových skrutiek 4 mm
• Presnosť odčítania stupnice 0,1 mm

Rozmery

• W740 x D360 x H105 mm

Hmotnosť

• bez balenia 7,2 kg

Technické zmeny vyhradené
