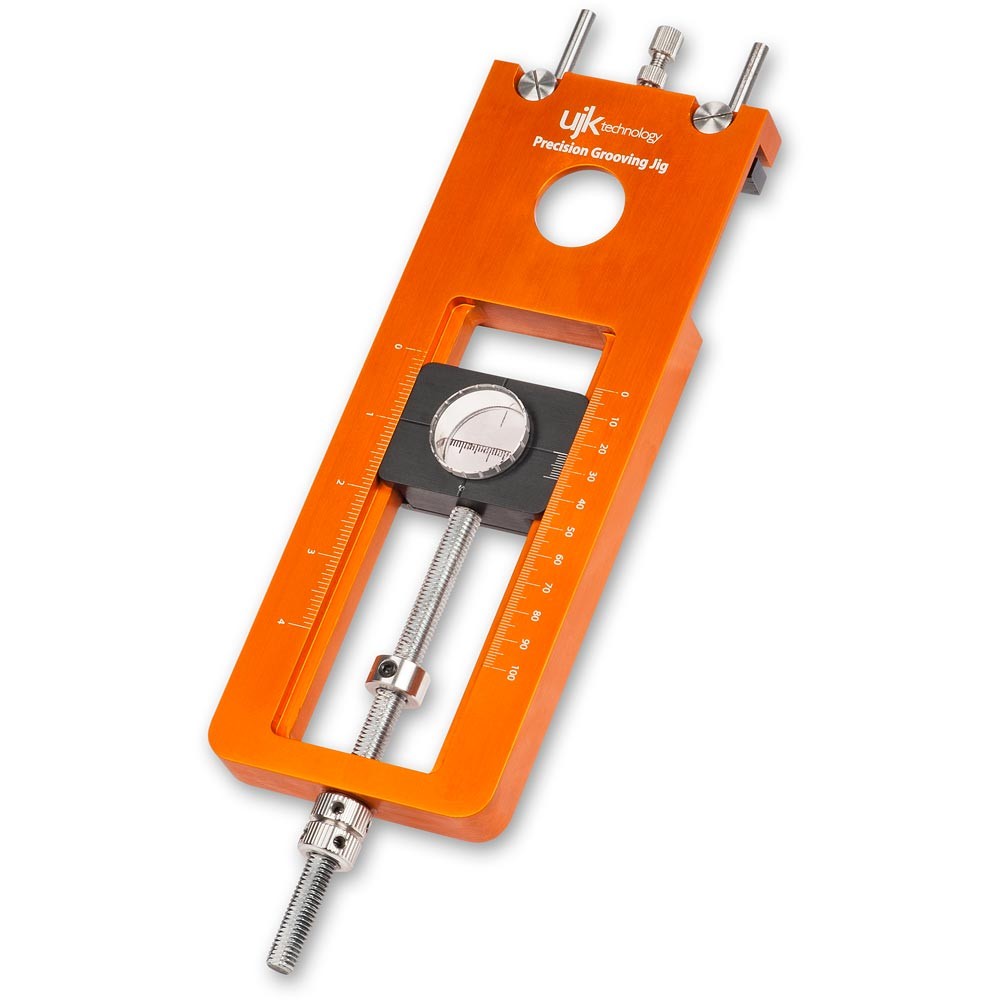

Prípravok pre presné frézovanie UJK Technology

• Na rezanie drážok a obdĺžnikových výrezov
• Ponúka presnosť a presnosť a bezkonkurenčnú funkčnosť
• Hlavne na použitie s upínačom Progrip UJK
• Používa akýkoľvek smerovač s vodiacim puzdrom s priemerom 30 mm
• Výnimočne plynulý chod
• Zahŕňa dvojicu zarážok na obmedzenie dĺžky rezu
• Vernierova stupnica s mikro nastavovačom ponúka presnosť 0,1 mm
• Dĺžka prierezu do 100 mm
• Umožňuje orezanie všetkých štyroch strán otvoru naraz

Toto krásne skonštruované zariadenie vám umožňuje rezať drážky, dadoes (cez alebo zastavené) a obdĺžnikové výrezy. Ponúka omnoho väčšiu presnosť a presnosť, ako bolo doteraz možné.

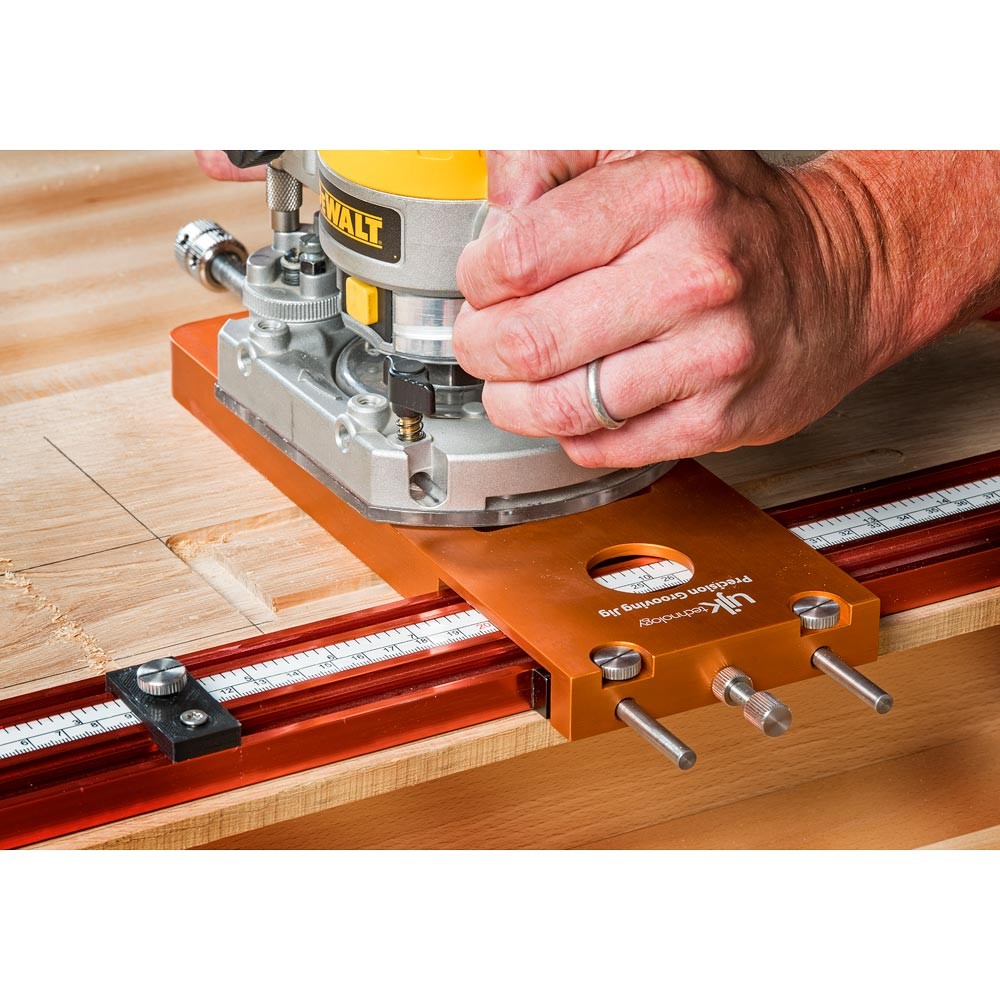

UJK Technology Precision Grooving Jig, ktorý bol navrhnutý na použitie s upínaním Progrip UJK, ponúka bezkonkurenčnú funkčnosť. Bude prebiehať na akejkoľvek vhodnej priamej hrane s hrúbkou 10 mm až 16 mm a šírkou 45 mm až 55 mm. Jediným ďalším potrebným vybavením je smerovač vybavený vodiacim puzdrom s priemerom 30 mm. Po nastavení prípravku sa smerovač a vodiace puzdro zmestia do otvoru 30 mm a rezanie môže pokračovať.

Prípravok kĺzne po svorke mimoriadne hladko. Teleso svorky má dve ložiská na jednej strane a dosku s nízkym trením na strane druhej. Uzatváracia nastavovacia skrutka pohybuje doskou s nízkym trením, aby sa odstránila akákoľvek vôľa medzi prípravkom a svorkou.

Dva zarážky dodávané s prípravkom zapadajú na svorku Progrip a vykonávajú dve funkcie. Po prvé, zablokujú stupnicu Progrip na svojom mieste a po druhé, ak si to želajú, obmedzujú dĺžku rezu.

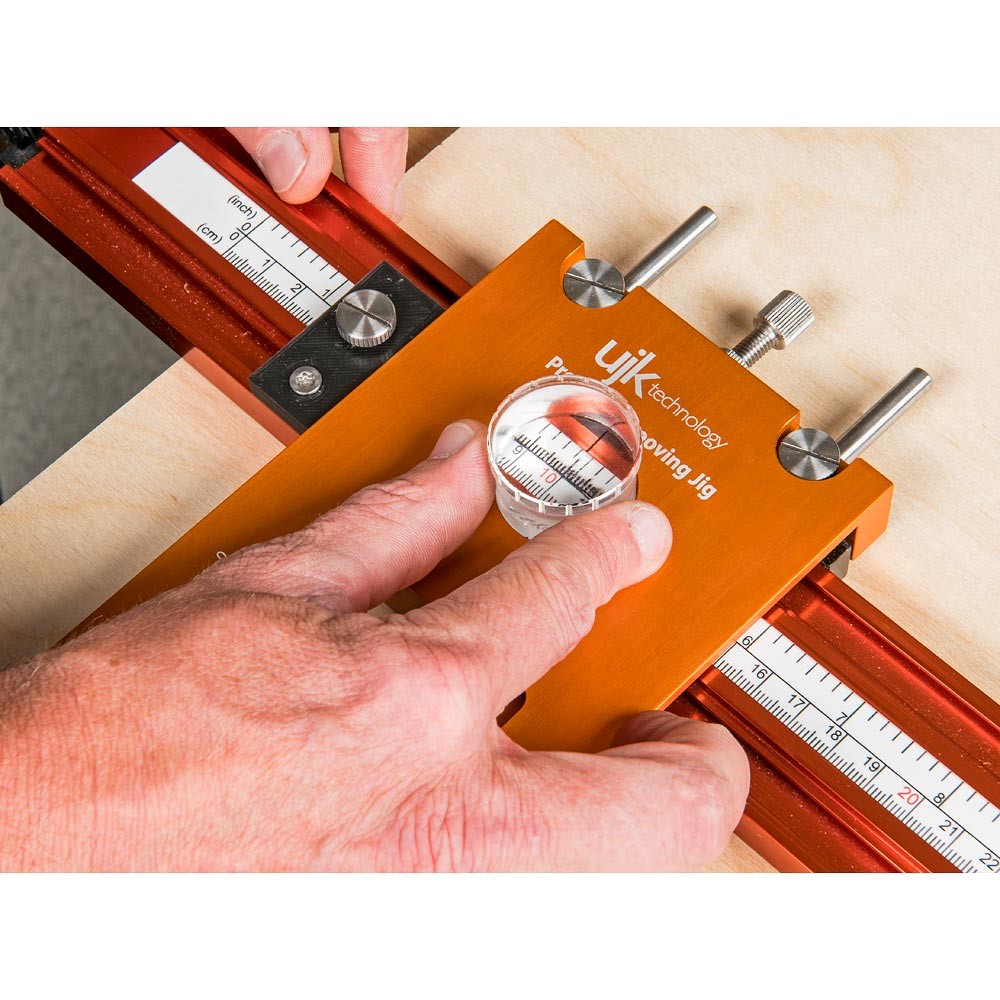

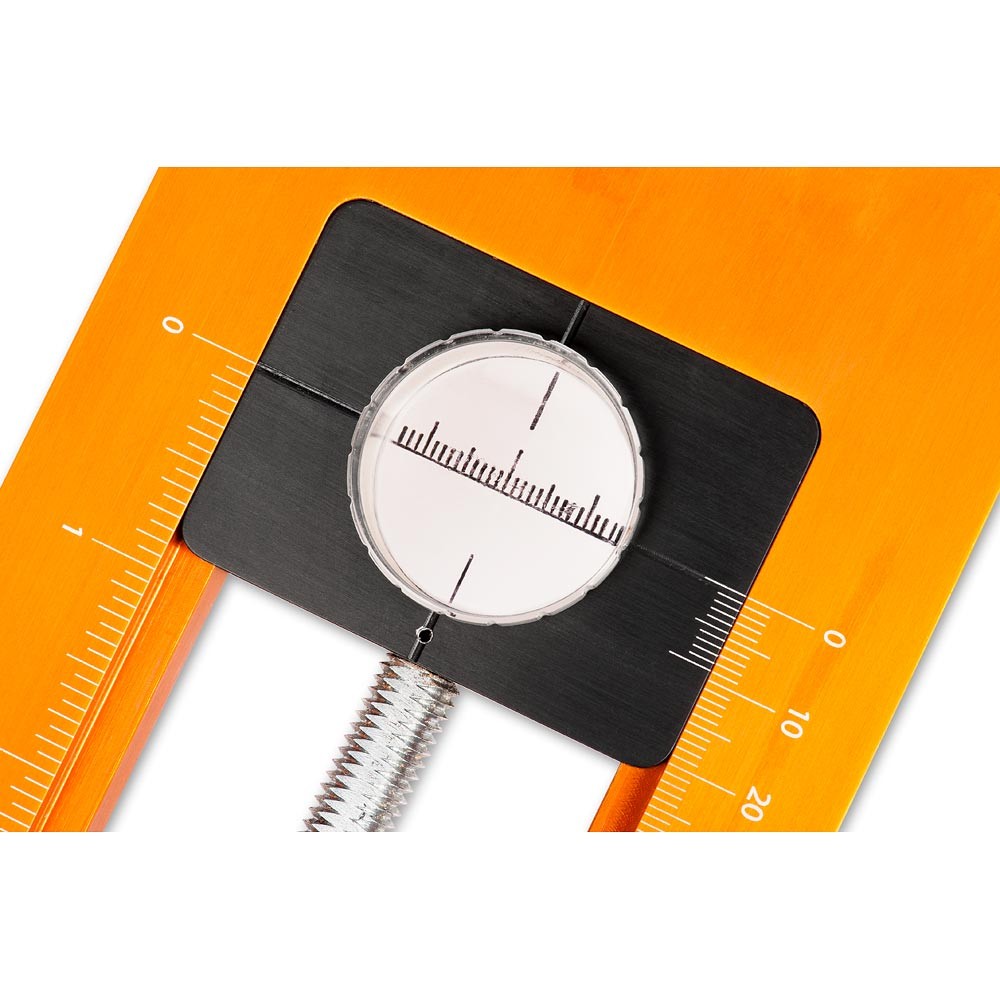

Klenutá šošovka so stupnicou a krížovými vlasmi vám umožňuje umiestniť prípravok presne tak vo vzťahu k mierke na svorke Progrip, ako aj k čiare vyznačenej na vašom obrobku. Pre väčšiu presnosť umožňuje vernier stupnica s mikro nastavovačom nastavenie prípravku s presnosťou 0,1 mm. Ak si želáte rezať drážku širšiu ako fréza, nastavenie stupnice a nastavenie závitu poskytujú potrebnú kontrolu pre druhý priechod. Ak je drážka po prvom záreze príliš úzka, vždy môžete pomocou mikro nastavovača posunúť kriedku na druhý priechod.

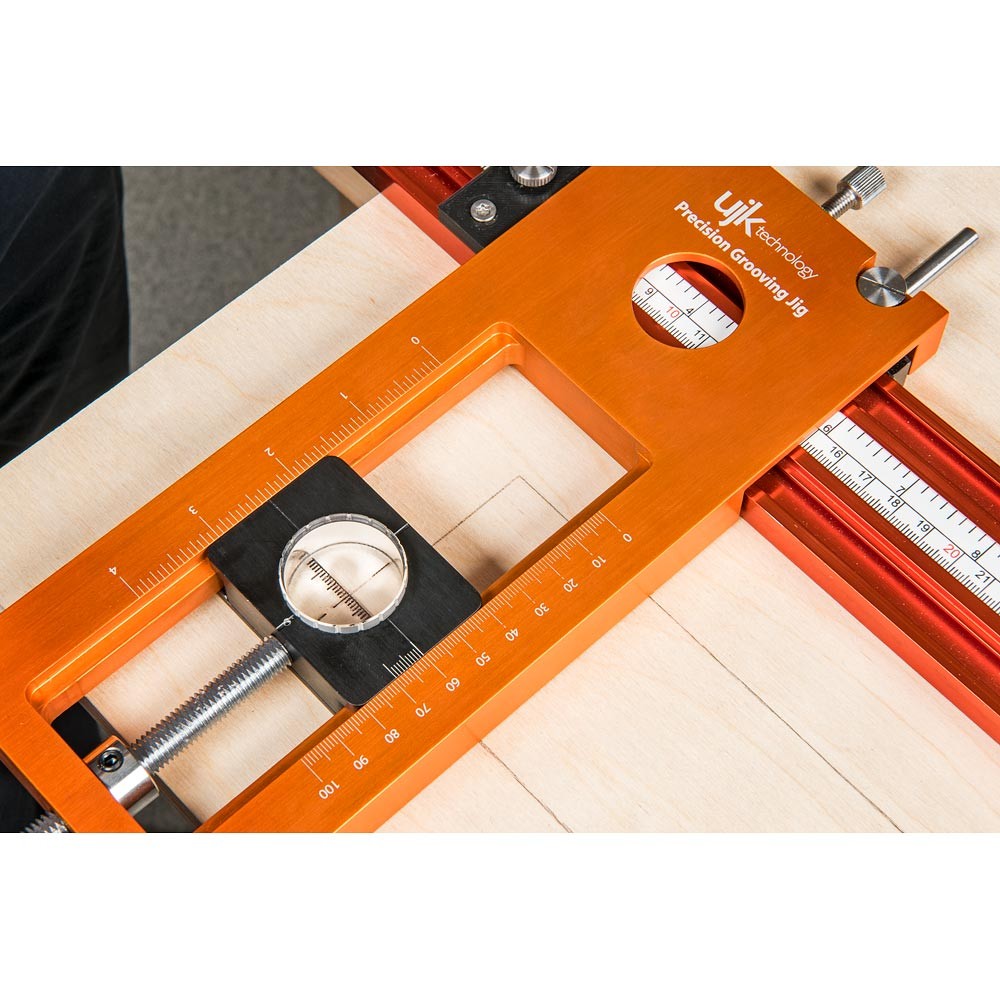

Pri rezaní otvoru umožňuje prípravok rovnakú presnosť. Umožňuje prierez až 100 mm a umožňuje rezať všetky štyri strany naraz. Hĺbkové rezy si samozrejme budú vyžadovať viac ako jednu prihrávku
